В ролике монтажник проверяет горизонтальность бетонной плиты по двум осям после её опускания в котлован. Если основание легло неровно, положение корректируют: плиту придавливают либо добавляют под неё песок. Автор подчёркивает, что горизонтальная установка важна для корректной работы топливоизмерительной аппаратуры газгольдера. Видео показывает именно контроль и доводку положения, а не просто разгрузку тяжёлого основания.



Установка плиты под газгольдер: что показано в ролике

Плиту нельзя считать готовой к монтажу резервуара сразу после касания дна. Монтажник измеряет положение в двух взаимно перпендикулярных направлениях. Такой контроль позволяет увидеть продольный и поперечный уклон. Результат относится к фактической поверхности плиты, поэтому прибор устанавливают на чистое место без комков грунта.

Основание является частью системы подземного газгольдера. Оно воспринимает массу резервуара и участвует в его фиксации. Размеры, массу и способ крепления выбирают по проекту конкретной ёмкости.

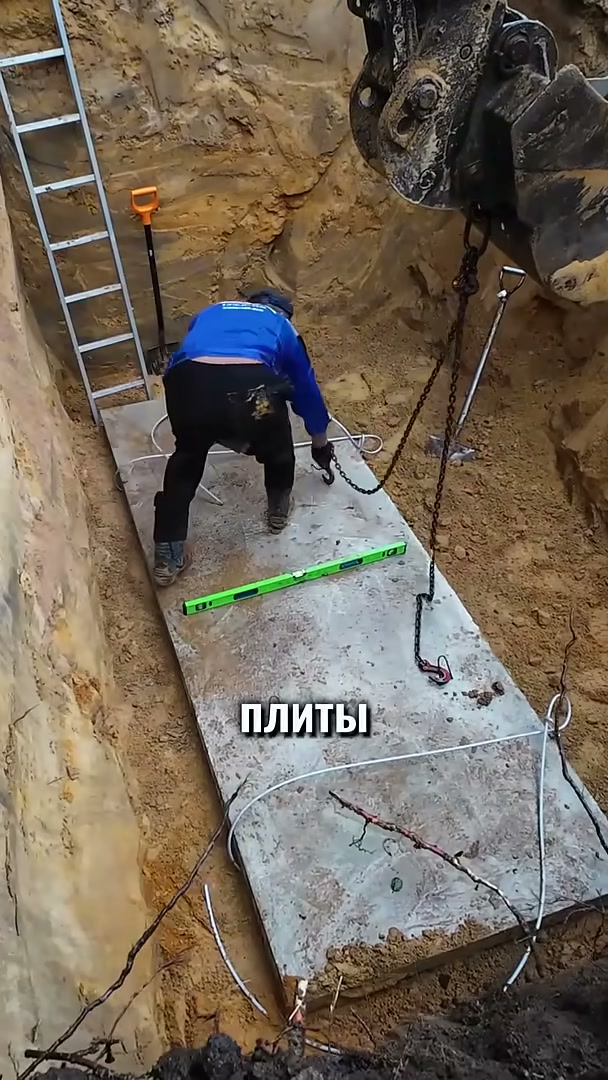

Бетонная плита в котловане газгольдера
Основание опущено на дно котлована.

Проверка горизонтальности плиты для газгольдера

Измерение выполняют до установки ёмкости, пока вся поверхность доступна. Проверяют не только показание уровня, но и устойчивость плиты: она не должна качаться или опираться на отдельный выступ грунта. Если основание нестабильно, точное положение может измениться под нагрузкой.

Контроль фотографируют вместе с общим видом. Это дополняет исполнительную документацию и позволяет подтвердить состояние скрытого основания. Примеры последовательности работ опубликованы в разделе монтажа автономной газификации.

Проверка уровня бетонной плиты газгольдера
Горизонтальность контролируют по двум осям.

Этапы выравнивания плиты газгольдера в котловане

Этап Действие Контроль
Подготовка дна формируют ровное основание нет осыпей и крупных включений
Опускание плавно устанавливают плиту стропы и края котлована
Первое измерение проверяют две оси направление уклона
Корректировка придавливают или подсыпают песок равномерное опирание
Повторный контроль снова измеряют положение горизонтальность и устойчивость
Фотофиксация сохраняют прибор и общий вид связь снимка с объектом

Песчаная подготовка под плитой газгольдера

В ролике песок используется для локальной корректировки положения. Материал распределяют так, чтобы плита опиралась равномерно, а не висела на отдельных участках. Добавление выполняют контролируемо: после каждого изменения основание снова проверяют по двум осям.

Нельзя выравнивать плиту случайным строительным мусором или камнями. Условия котлована учитывают вместе с общей схемой автономного газоснабжения. Для резервуаров, включая газгольдеры СпецГаз, ориентируются на проект и требования производителя.

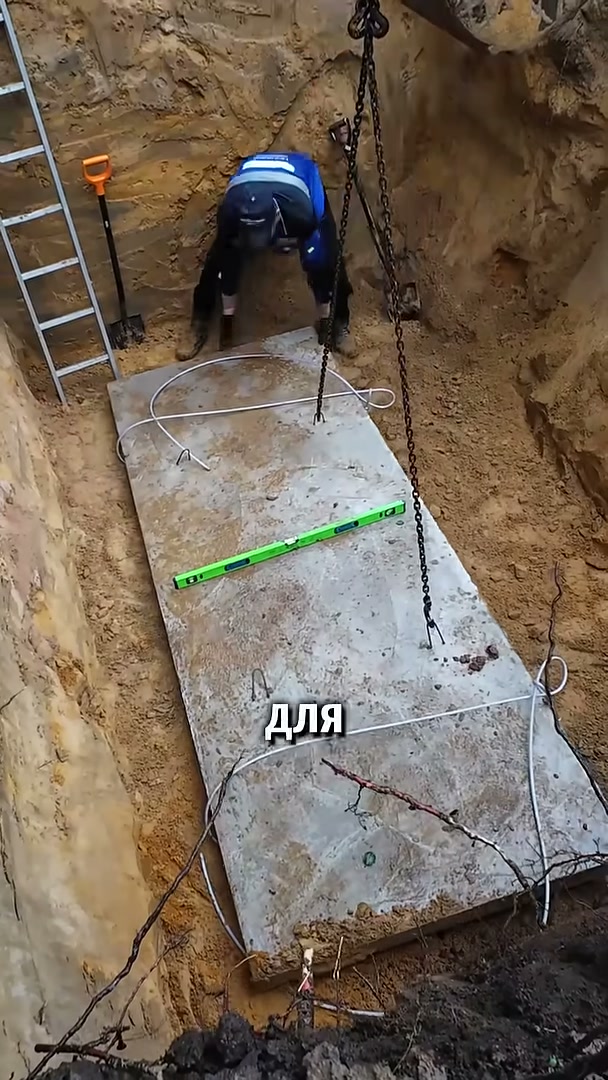

Выравнивание плиты песком в котловане
Положение основания газгольдера корректируют до горизонтали.

Плита и топливоизмерительное оборудование газгольдера

Автор связывает горизонтальность с корректной работой указателя уровня топлива. Наклон резервуара меняет положение жидкости относительно измерительного механизма и может искажать интерпретацию показаний. При этом конкретную точность и допустимые отклонения определяют документы установленной модели.

Устройство резервуара и движение газа объясняет статья о работе газгольдера. Для компактных систем существуют минигазгольдеры, но их основания также подбирают по конструкции.

Контроль плиты перед установкой газгольдера

Перед подачей резервуара проверяют горизонтальность, устойчивость, целостность плиты и готовность креплений. На поверхности не оставляют грунт и инструмент. Стропы снимают только после устойчивой установки основания. Все значимые измерения сохраняют в фотоотчёте.

После монтажа резервуара основание станет недоступным, поэтому недостатки исправляют сразу. В эксплуатации владелец контролирует оборудование и планирует заправку газгольдера. Общие критерии выбора системы приведены в материале о газгольдере для дома.

Проверку выполняют повторно после каждой существенной корректировки. Если песок добавляли только с одной стороны, плита может изменить положение и по второй оси, поэтому одного контрольного замера недостаточно. Монтажник проходит измерением несколько доступных точек, убеждается, что основание не качается, и только после этого разрешает подачу резервуара. При обнаружении локального выступа плиту приподнимают и исправляют подготовку, а не пытаются компенсировать дефект массой ёмкости.

В фотоотчёте сохраняют общий вид котлована, направление обеих осей измерения и крупный кадр показания инструмента. Полезно отметить дату, номер объекта и этап работ. Такая последовательность помогает отличить первичный замер от окончательного. После установки газгольдера эти данные сопоставляют с положением горловины и топливоизмерительного узла. Если ёмкость изменила положение во время крепления, причину устраняют до обвязки и обратной засыпки.

Перед установкой резервуара поверхность плиты очищают от песка, воды и посторонних предметов. Проверяют, что края не повреждены, а подготовленные тросы или другие элементы крепления находятся в проектном положении. Монтажная техника должна иметь свободный подход к котловану, чтобы газгольдер опускался без удара и бокового давления на основание. Финальное разрешение на следующий этап дают только после совместного осмотра плиты и крепёжной системы.

Частые вопросы об установке плиты под газгольдер

Зачем проверять плиту газгольдера по двум осям?

Чтобы выявить продольный и поперечный уклон основания.

Можно ли выровнять плиту под газгольдер песком?

В ролике песок используют для корректировки, после которой обязательно повторяют измерения.

Почему горизонтальность важна для газгольдера?

Она влияет на положение резервуара и работу топливоизмерительного оборудования.

Когда фиксируют результат установки плиты под газгольдер?

До подачи ёмкости, пока основание полностью доступно для измерения и фотографирования.
